告别无线开发痛点！BN52M-C32 (Nordic nRF52832) 模块：助你打造卓越无线产品的秘密武器

作为资深的产品开发工程师，我深知一个直观易懂的指南对于产品的成功至关重要。继我为BN52H-C40撰写了技术文章后，我很高兴能为您带来我们另一系列产品 BN52M-C32 (Nordic nRF52832 module)的开发套件指南。我希望这篇文章能成为您开启BN52M-C32项目的完美起点。

在这篇指南中，我将带您深入了解BN52M-C32的关键功能，包括其强大的nRF52832核心、灵活的GPIO配置、低功耗模式的优化，以及如何轻松实现稳定的蓝牙通讯。无论您是开发物联网设备、智能传感器还是穿戴式装置，本文都将提供实用的步骤和宝贵的见解，助您将创意转化为现实。我的目标是让您能够高效地利用BN52M-C32的全部潜力，加速您的开发进程。

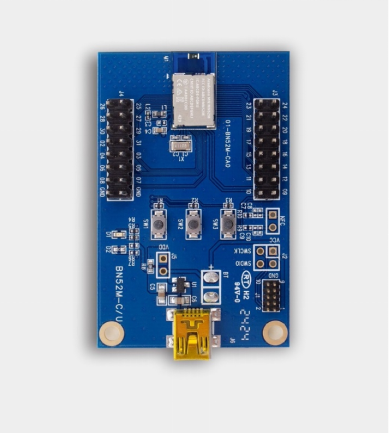

评估板详情

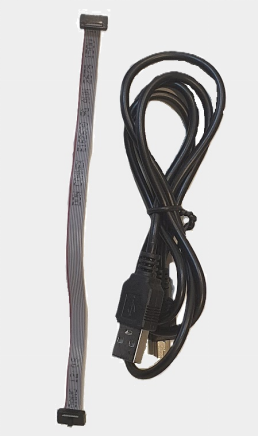

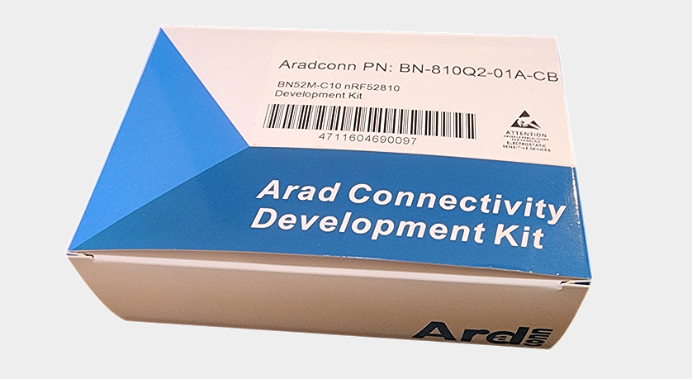

· 包装内容：包括BN52H-C40评估板、Type A转Mini USB线、2x5/1.27mm 烧录线及彩色外盒。

(标签贴纸品号将对应实际产品)

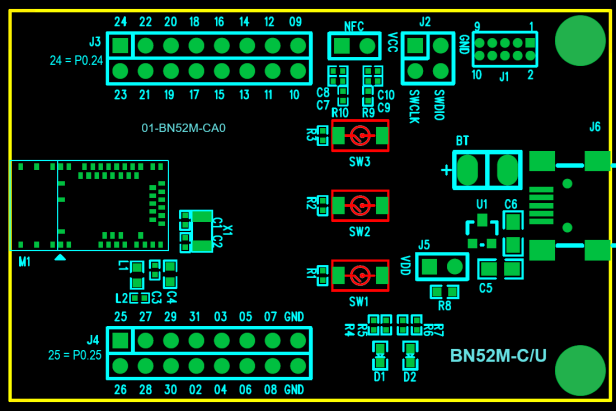

元件组成与功能叙述：

· M1 : MN52M-C32模块 (Nordic nRF52832 module)

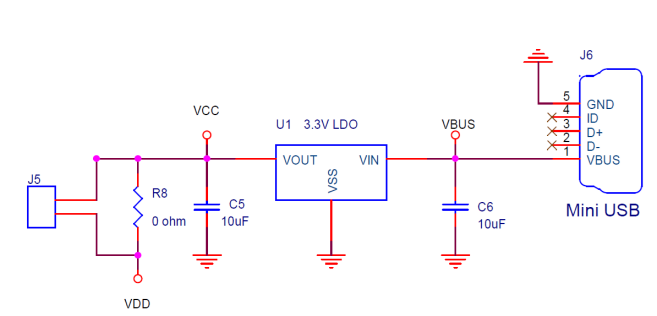

· J6/U1 : Mini USB供电经由U1(LDO)产生3.3V稳压输出

· J5 : 如果需要量测模块的耗电流，请移除R8，接Jumper J5量测电流

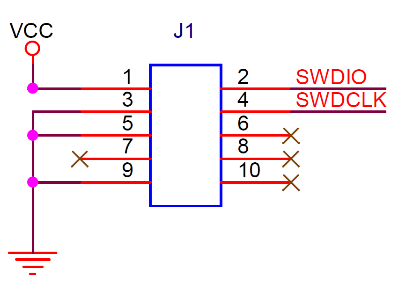

· J1: 2X5/1.27mm除错/烧录界面 ，需要外接Nordic 侦错工具

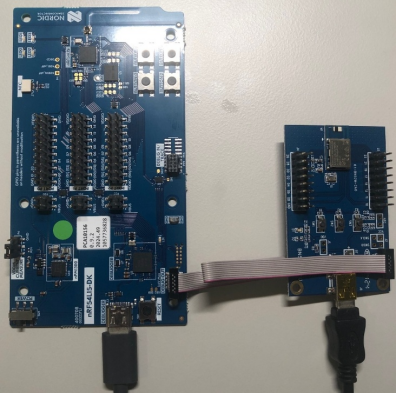

图中为Nordic nRF54L15-DK与爱瑞德科技BN52M-C32连接范例

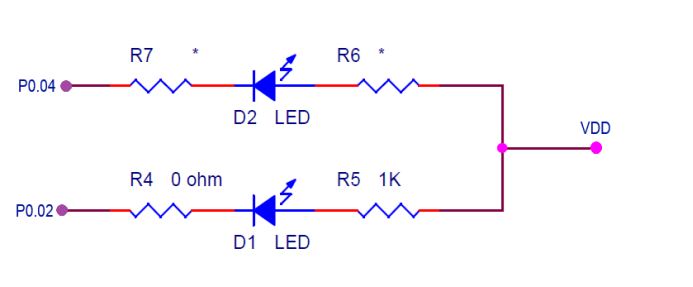

· D1 : LED，连接到NRF52832 P0.02/low active.

· D2 : LED，连接到NRF52832 P0.04/low active.

· J3/J4: NRF52832的GPIO完整的引出接头、J3/J4所代表的符号即为NRF52840的GPIO符号。

以J3/PIN 1为例24=P0.24

以J4/PIN 1为例25=P0.25

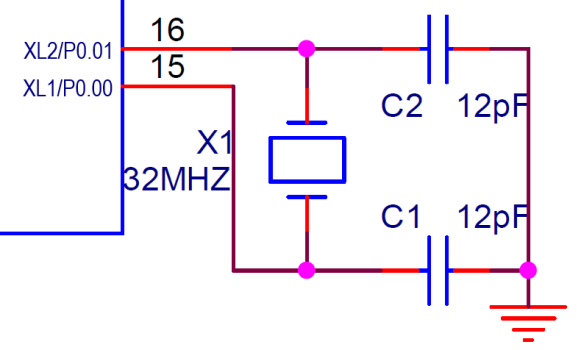

· X1 :外部32.768KHz crystal

如果需要额外的GPIO可以将LF设定为RC内部振荡器，可以多出P0.01/P0.00作为GPIO使用.

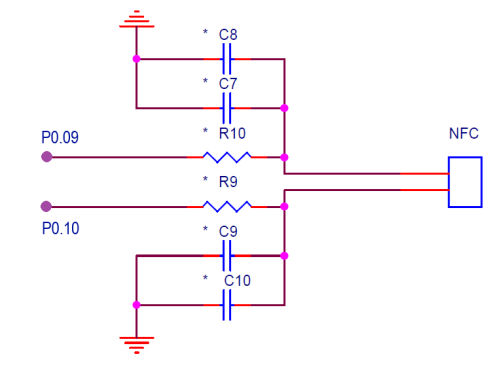

· NFC:预留C7/C8/C9/10/R9/R10 作为NFC天线匹配电容/电阻

布局设计注意事项

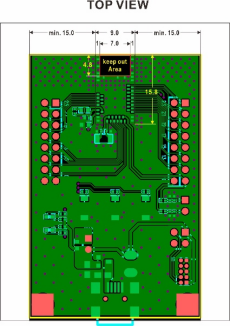

建议模块布局方式：

· 模块位置 : 将模块放置在任何载板边缘的中心（水平方向），左右两侧有接地层，模块天线端板边与载板的板边贴齐。

· 接地 : 在模块与载板的接地点周围尽可能多地添加贯孔，尤其是在四个角和天线接地区域。

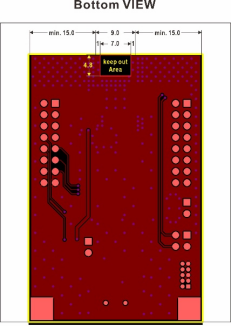

· 天线净空区 : 在天线正下方有 7 X 4.8 mm 的净空区，每一层都需要净空，请不要覆盖接地。

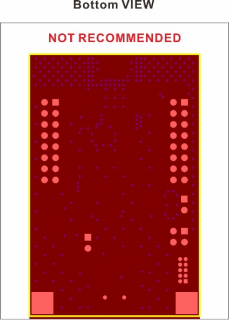

· 不正确的布局方式：模块天线正下方需保留净空区，不得用接地覆盖。

天线信息

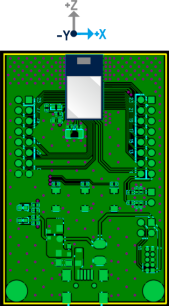

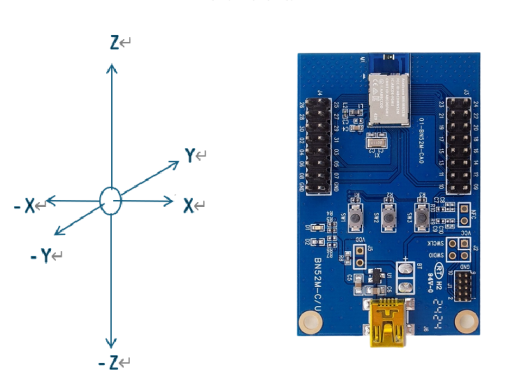

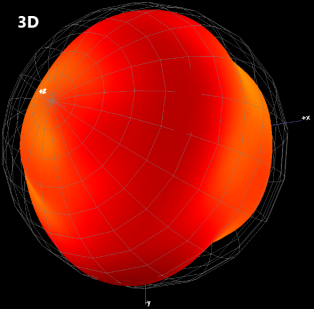

· 天线方向：以图示定义了天线各轴向。

· 天线增益与效率：

· 天线优势 : 场型相对平均，六个轴向的实测距离相对平均，净空区最小，净空区以外区域可以放其他零件 ( LED，SWITCH，Connector)

六轴有效资料传输距离数据 (1Mbps)

BN52M Chip ANT (MN52M-C32)

评估版测试方法及定义请参考MN52H系列模块距离测试报告：https://www.aradconn.com/tw/news-detail/52Htest/
