深入解析爱瑞德科技 BN52H-C40 (Nordic nRF52840 module)：专为无线应用打造的高效BLE模块评估板

在快速成长的物联网与无线通讯市场中，拥有一个稳定、高性能且易于整合的 BLE 模块平台至关重要。爱瑞德科技的BN52H-C40 评估板采用 Nordic nRF52840 SoC，内建高效能芯片天线与完整的 I/O 扩展界面，不仅是开发与测试的理想选择，更是进入量产前的重要桥梁。

本篇评估版解析旨在协助使用者快速掌握模块规格重点与各应用设计要素，包括电路配置、供电切换、GPIO 排针设计、射频效能、模块布局逻辑等功能，让您在最短时间内理解 BN52H-C40 的核心优势，加速开发流程及产品整合效率。

评估板详情

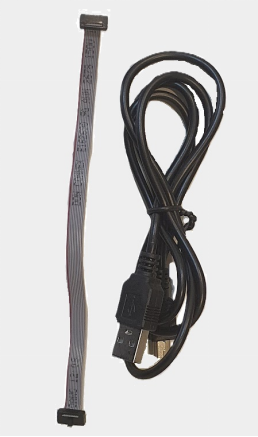

· 包装内容：包括BN52H-C40评估板、Type A转Mini USB线、2x5/1.27mm 烧录线及彩色外盒。

(标签贴纸品号将对应实际产品)

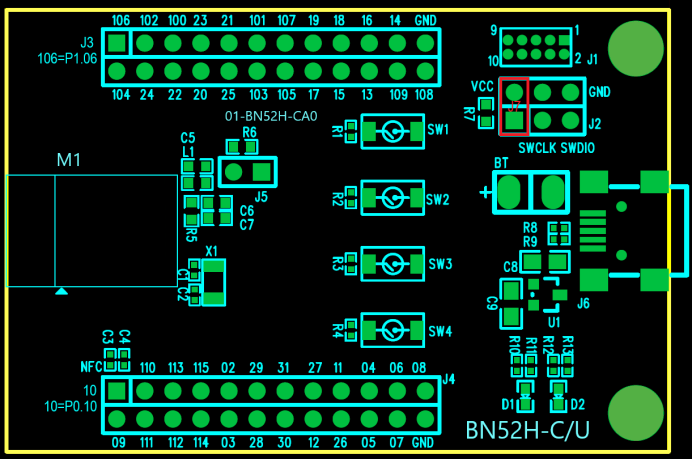

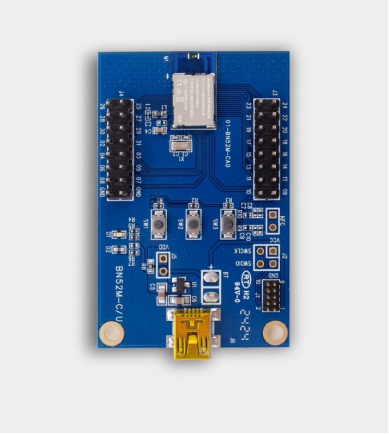

元件组成与功能叙述：

· M1 : MN52H-C40模块 (Nordic nRF52840 module)

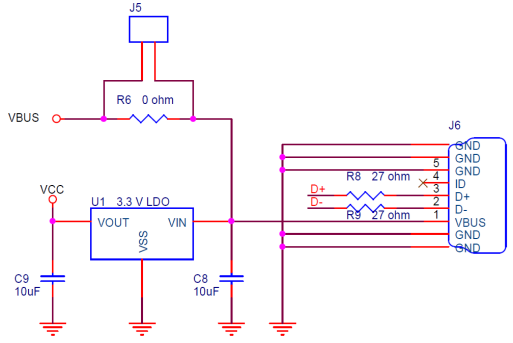

· J6/U1 : Mini USB供电经由U1(LDO)产生3.3V稳压输出

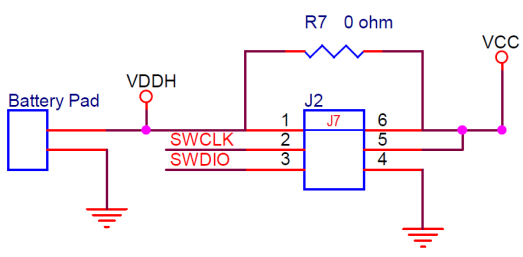

· J7 : J2的PIN1/PIN6(J7)

如果需要量测模块的耗电流,请移除R7,接Jumper J7量测电流

· J5 : 如果需要量测VBUS耗多少电流,请移除R6接jumper J5量测电流

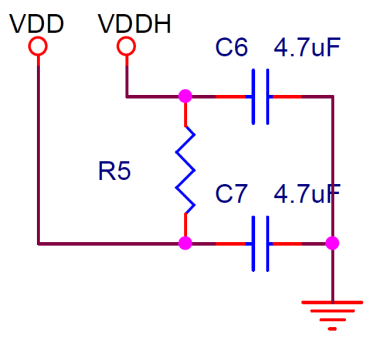

· 模块供电的出厂设定为 3.3V=VDD=VDDH

如果需要供电由VDDH输入请移除R5，并由韧体设定想要的VDD电压

· J1: 2X5/1.27mm除错/烧录界面，需要外接Nordic除错工具

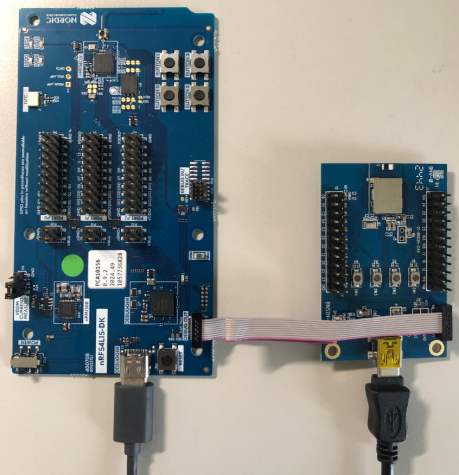

图中为Nordic nRF54L15-DK与爱瑞德科技BN52H-C40连接范例

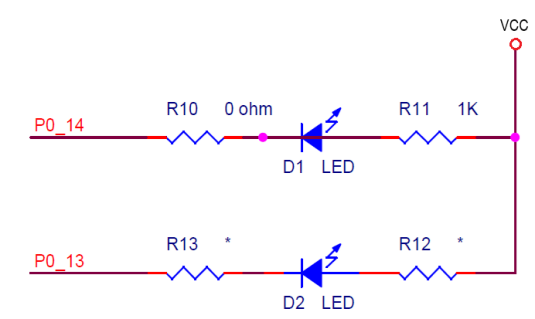

· D1 : LED ,连接到NRF52840 P0.14/low active.

· D2 : LED ,连接到NRF52840 P0.13/low active.

· J3/J4: NRF52840的GPIO完整的引出接头、J3/J4所代表的符号即为NRF52840的GPIO符号 .

以J3/PIN 1为例106=P1.06

以J4/PIN 1为例10=P0.10

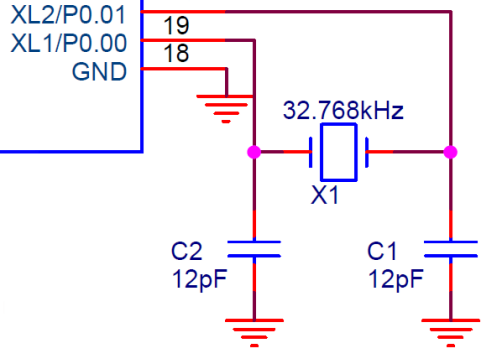

· X1 :外部32.768KHz crystal

如果需要额外的GPIO可以将LF设定为RC内部振荡器,

可以多出P0.01/P0.00作为GPIO使用.

· NFC匹配电容:预留 C3/C4 作为 NFC天线匹配电容

布局设计注意事项

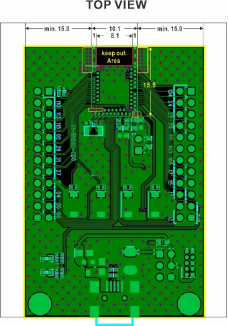

建议模块布局方式：

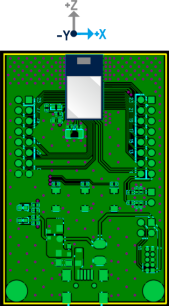

· 模块位置 : 将模块放置在任何载板边缘的中心（水平方向），左右两侧有接地层,模块天线端板边与载板的板边贴齐。

· 接地 : 在模块与载板的接地点周围尽可能多地添加贯孔，尤其是在四个角和天线接地区域。

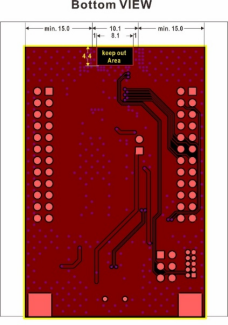

· 天线净空区 : 在天线正下方有 8.1 X 4.4 mm 的净空区，每一层都需要净空，请不要被接地覆盖。

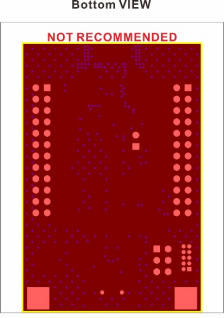

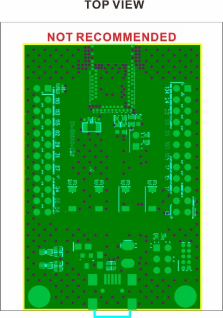

不正确的布局方式：模块天线正下方需保留净空区，不得用接地覆盖。

天线信息

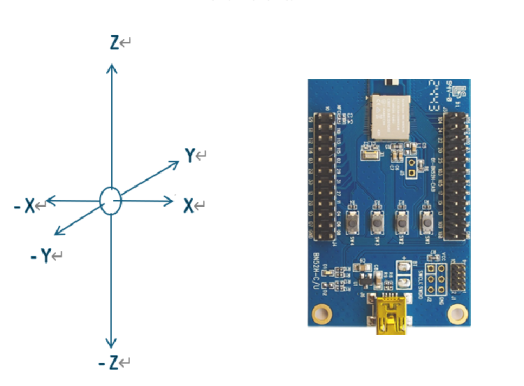

· 天线方向：以图示定义了天线各轴向。

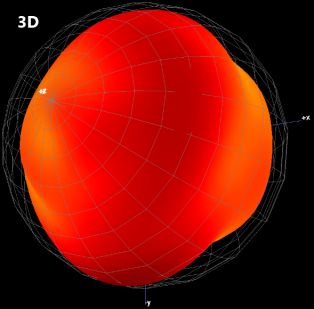

· 天线增益与效率：

· 天线优势 : 场型相对平均，六个轴向的实测距离相对平均，净空区最小，净空区以外区域可以放其他零件 ( LED , SWITCH , Connector)。

六轴有效资料传输距离数据 (1Mbps)

BN52H Chip ANT (MN52H-C40)

评估版测试方法及定义请详见MN52H系列模块距离测试报告: https://www.aradconn.com/tw/news-detail/52Htest/

更多的蓝牙无线模块和其他产品方案信息，请访问我们的网站或通过邮件与我们联系。
