【实操】用 Arduino 解锁 Nordic nRF52系列蓝牙模组MN52H - C40，打造你的蓝牙信标广播器。

前言

在Arad Connectivity（爱瑞德）先前的练习中，探讨了如何使用 Arduino IDE 设定和编程 Nordic nRF52 系列芯片，成功地在 MN52H-C40 模块上运行 Arduino 环境。这次，Arad Connectivity（爱瑞德）将深入研究如何利用这些技术来实现蓝牙信标功能。蓝牙信标是一种低功耗无线技术，广泛用于定位服务、资产追踪和物联网 (IoT) 装置。本示范将向您展示如何配置和编程 MN52H-C40 模块以用作蓝牙信标，从而扩展您的开发项目和应用范围。无论您是初学者还是经验丰富的开发人员，本文都会提供实用的步骤和技巧，帮助您快速入门。

Step 1: MN52H-40 Arduino程序设计过程示范

1.1 硬件接线展示

1.1.1 方块示意图

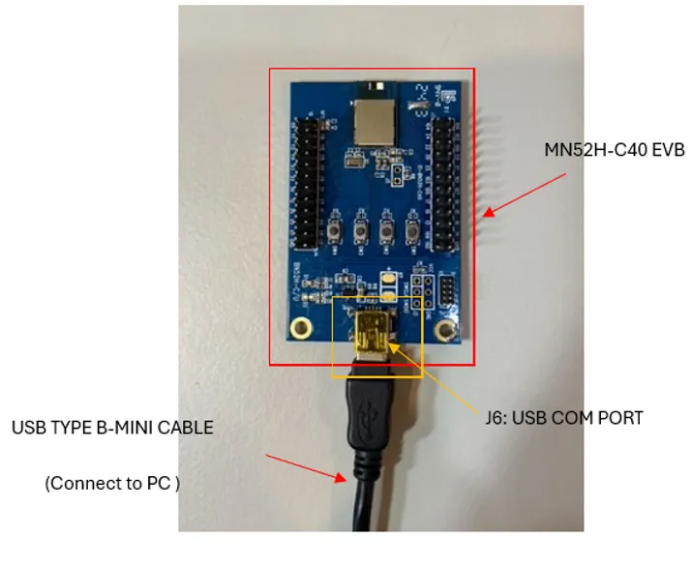

1.1.2 接线示意

1.2 启动 Arduino IDE

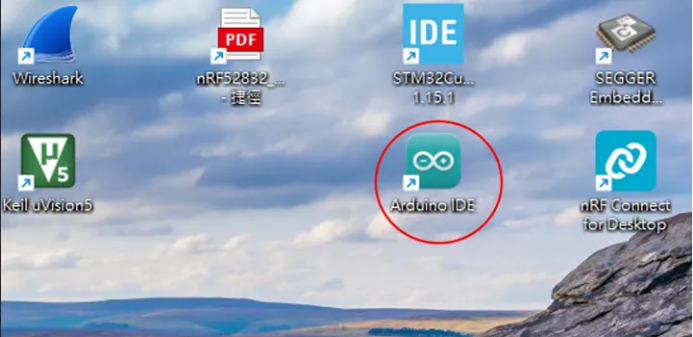

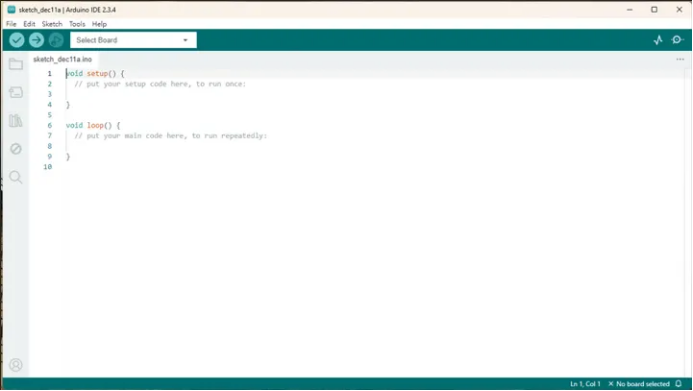

1.2.1 点击启动 Arduino IDE:

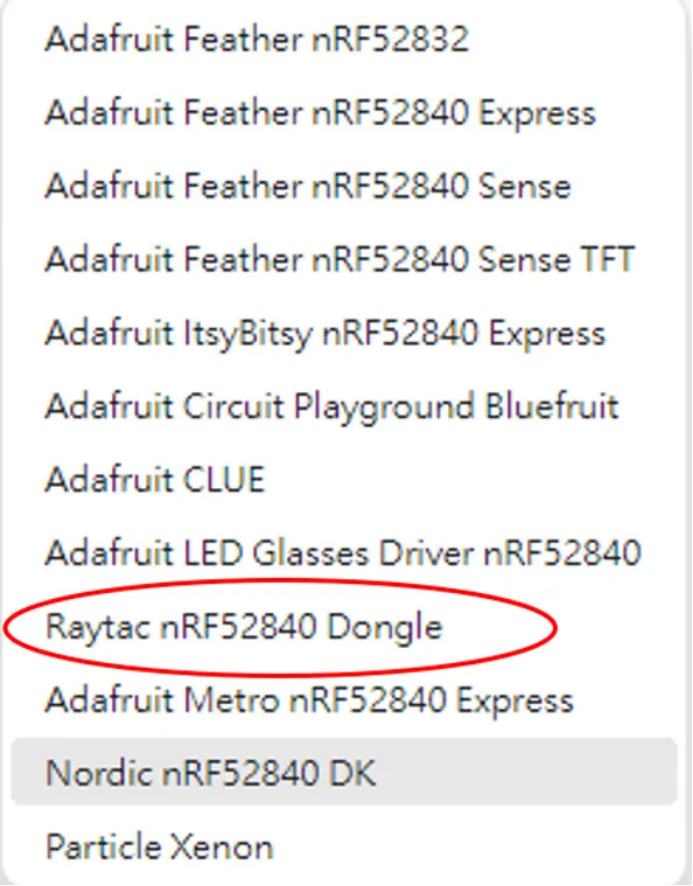

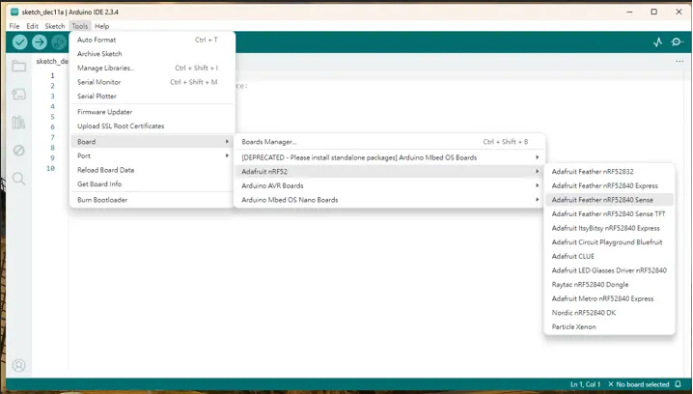

1.2.2 选择Arduino样板

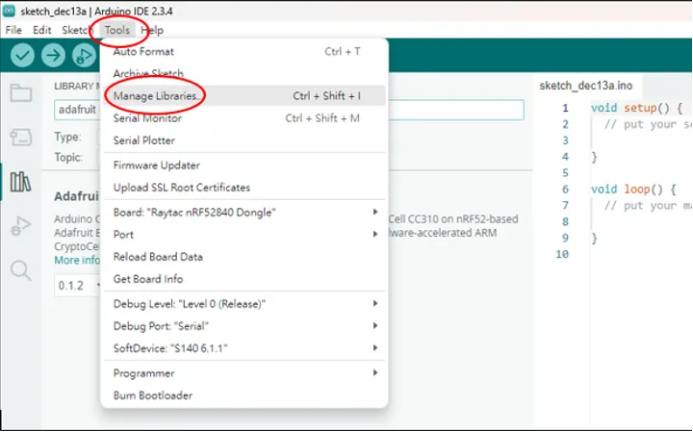

1.2.3 点选 “LIBRARY MANAGER”

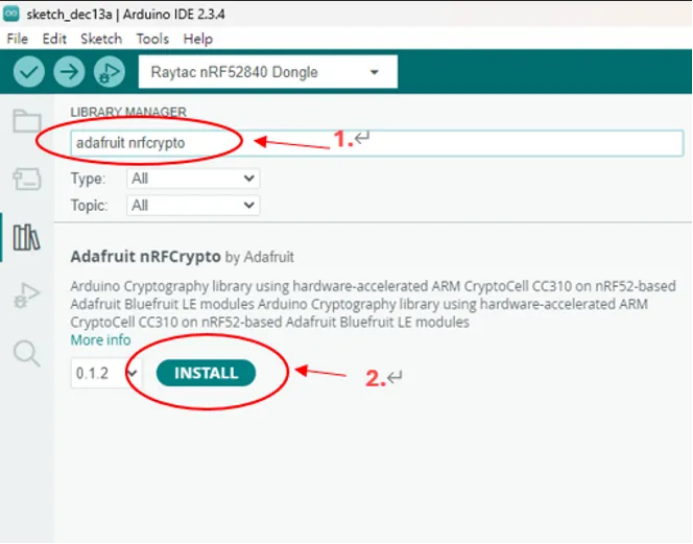

1.2.3.1 挂载 “Adafruit nRFCrypto”

搜寻 “Adafruit nRFCrypto” 并载入

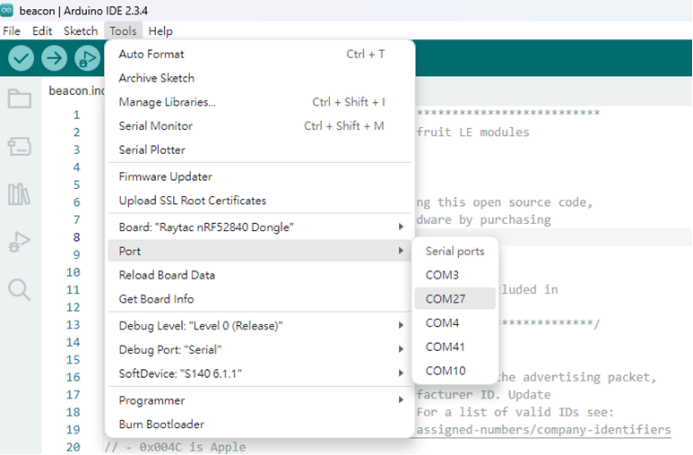

1.2.4 设定范例载入的 COM PORT

Step 2: MN52H-C40 BLE 信标广播设定

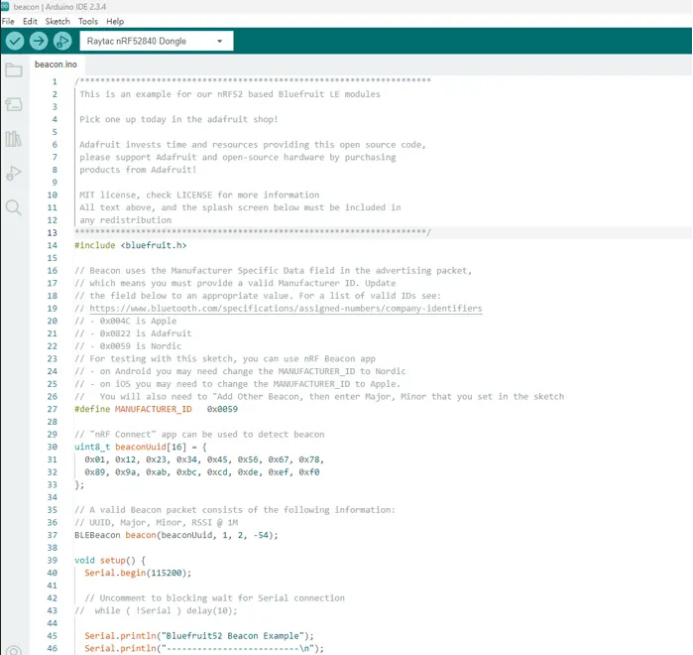

2.1 载入信标范例:

File->Examples->Adarfuit Bluefruit Nrf52 Librarys->Peripheral->beacon

2.2 范例编译:

点击 Sketch-> Verify / Compile

当编译完成后，IDE 显示讯息如下:

“Library Adafruit nRFCrypto has been declared precompiled:”

2.3. 进行 “beacon example executable file” MN52H-C40 EVB 烧录

点击 Sketch -> Upload

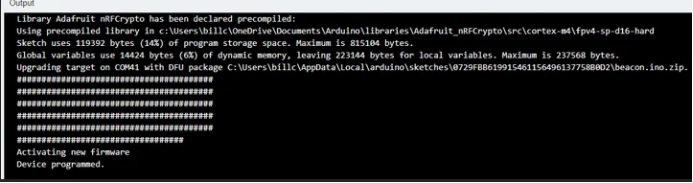

完成上传后，IDE讯息显示如下。

Step 3: MN52H-C40 BLE 信标广播测试展示

3.1 使用 Arad connectivity 信标扫描板 (PN: BN52H-C40) 撷取 MN52H-M EVB 信标广播封包。

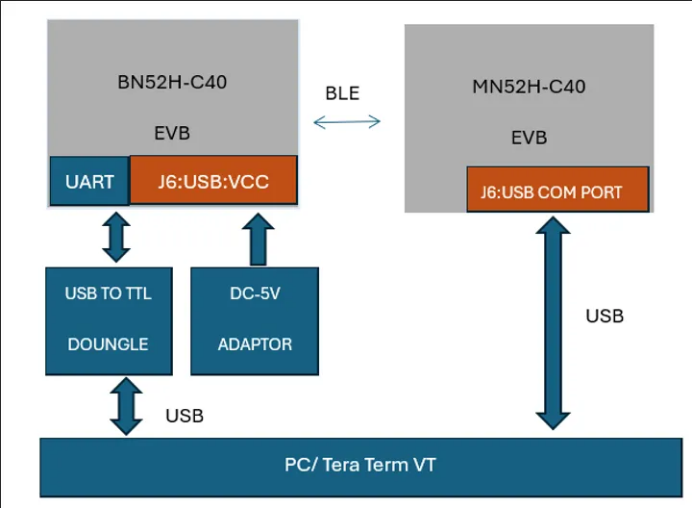

3.1.1 硬件设定方块图如下:

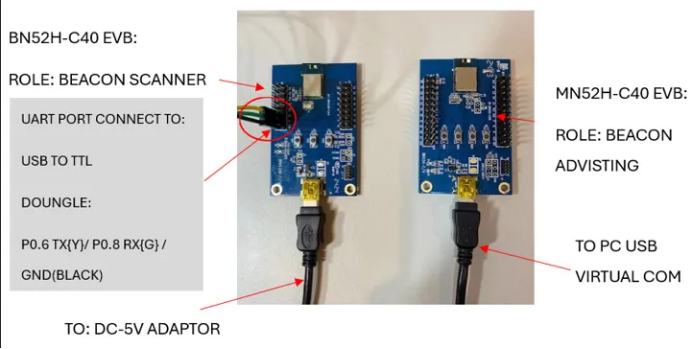

3.1.2 接线示意图

3.2 个人计算机中的环境设定

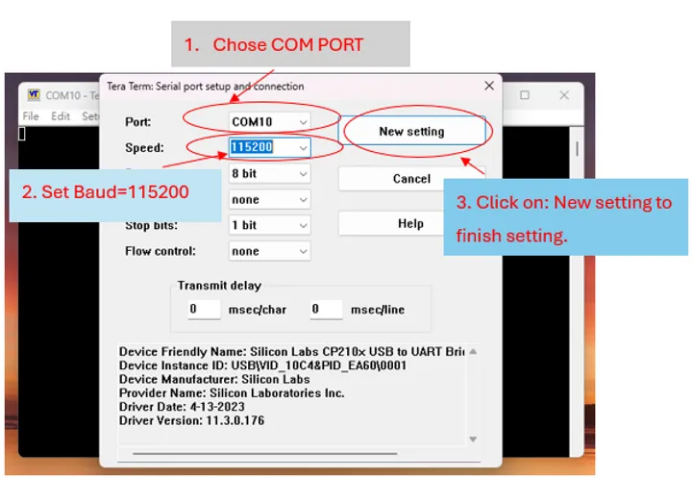

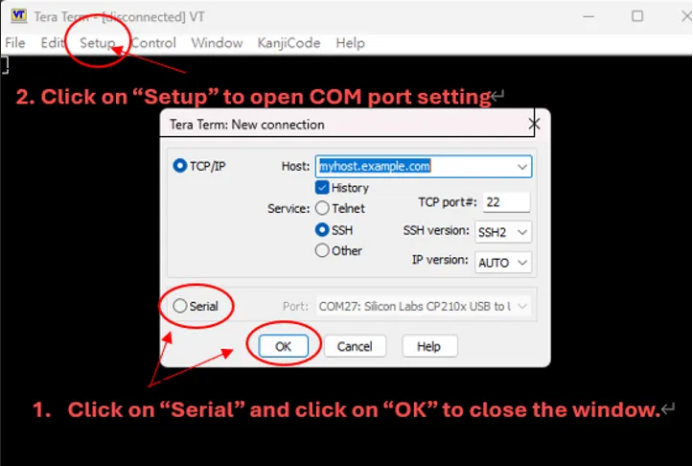

3.2.1 执行 Tera Term VT: 设定信标扫描板的 COM port

更多的蓝牙无线模块和其他产品方案信息，请访问我们的网站或通过邮件与我们联系。
