Arad MN52H 蓝牙模块250K模式双向沟通 ( MASTER/CENTRAL TO SLAVE/PERIPHERAL ) 传输距离测试

2025-11-17

250K 模式在物联网（IoT）领域中扮演关键角色，尤其常被应用于智慧家居相关设备，并且是 Zigbee、Matter、Thread 等主流协定在建立连线时所采用的基础模式。

本次测试旨在补足 MN52H 在所有关键 BLE 物理层模式下的完整性能数据，为开发者在设计智慧家居与长距离应用时，提供最全面且具实用价值的参考依据。

1. 测试目标

· 验证 MN52H BLE 模块双向沟通( MASTER/CENTRAL TO SLAVE/PERIPHERAL )于开放场域的有效通讯距离。

· 比较不同天线类型（CHIP / PCB / u.FL）的通讯效能。

2. 测试日期（Test Date）

✅ 2025 年 10 月 30 日

3. 测试环境（Test Environments）

✅ 户外环境（Outdoor）：开放空旷地（无遮蔽）

4. 测试设备（Equipment Required）

· 蓝牙讯号SLAVE/PERIPHERAL装置（Emitting Board）

l 测试模块（MN52H-C40, MN52H-P40, MN52H-U40）

· 蓝牙讯号MASTER/CENTRAL装置

l 测试器材（MN52H-U40）

· 测试软件：爱瑞德科技测试用蓝牙模块韧体。

· 距离量测及记录工具：Google Map, 手机GPS定位。

5. 测试参数（Test Parameters）

参数	描述
TX Power	+8 dBm
PHY 模式	250K
封包大小	20 bytes
方向	可视直线距离 (Line-of-sight)
天线高度	天线距离地面高度3公尺
传输模式	连线模式 (封包有效传输)
环境条件	温度: 摄氏28度、湿度67%

6. 测试流程（Test Procedure）

此流程旨在确保在标准化和可重复的条件下，量测 MN52H 蓝牙模块在不同天线配置下的最大传输距离。

6.1 测试准备与连线建立

1. 设备设定与传输参数：

l 确认 SLAVE/PERIPHERAL 装置（MN52H-C40, MN52H-P40, MN52H-U40）与 MASTER/CENTRAL 装置（MN52H-U40）的 TX Power 均设定为+8 dBm 。

l 传输速率确认：设定250K模式为每秒传递5个封包，指示灯闪烁5次。

2. 起始点定位：将 SLAVE 装置固定于起始点，天线距离地面高度3公尺，并确保所有天线方向均朝向预计的移动路径。

3. 连线确认： MASTER 装置在起始点与 SLAVE 装置建立有效连线，并进行双向封包传输。封包的接收状态将透过模块上的灯号闪烁来显示与确认。

6.2 距离量测与数据记录

1. 分段测试： MASTER 装置沿着可视直线距离（Line-of-sight）路径，以50公尺的增量向外移动。

2. 停留与监测：在每一个量测距离点，确认MASTER装置的连线状态，并持续向外移动。

l 连线质量确认：透过观察灯号闪烁状况来判断连线状态。灯号熄灭或不规律闪烁代表封包丢失。

l 持续性地封包传送及接收定义为有效连线。

3. 角度影响测试：在讯号开始出现衰减的距离点，测试 SLAVE 装置天线不同的旋转角度对封包成功率 (PSR) 的影响，以确定不同天线类型的讯号发射模式和极化效应。

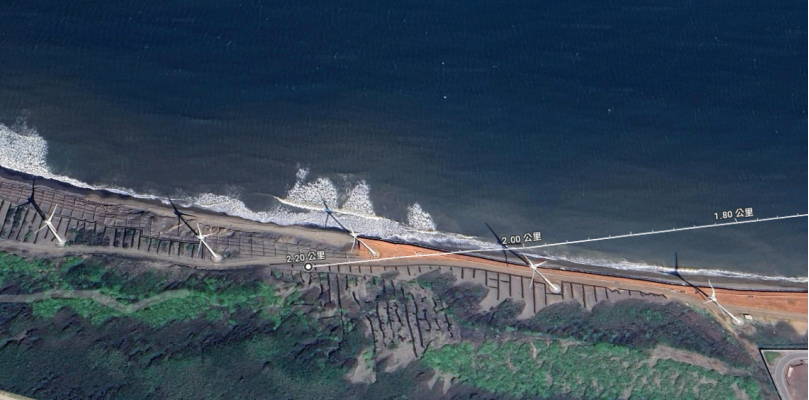

4. 极限距离判定：持续移动直到连线无法稳定维持（例如，封包成功率持续低或连线彻底中断，此时灯号将停止闪烁）。使用 Google Map 及 GPS 定位工具，精确记录断线距离与断线发生时的环境特征。

7. 测试纪录（Test result）

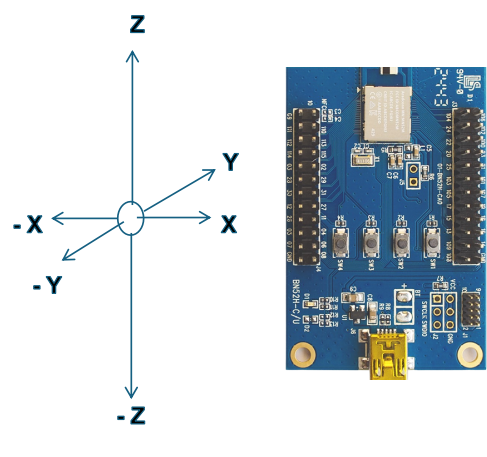

· 不同发射姿态下的最大距离比较。

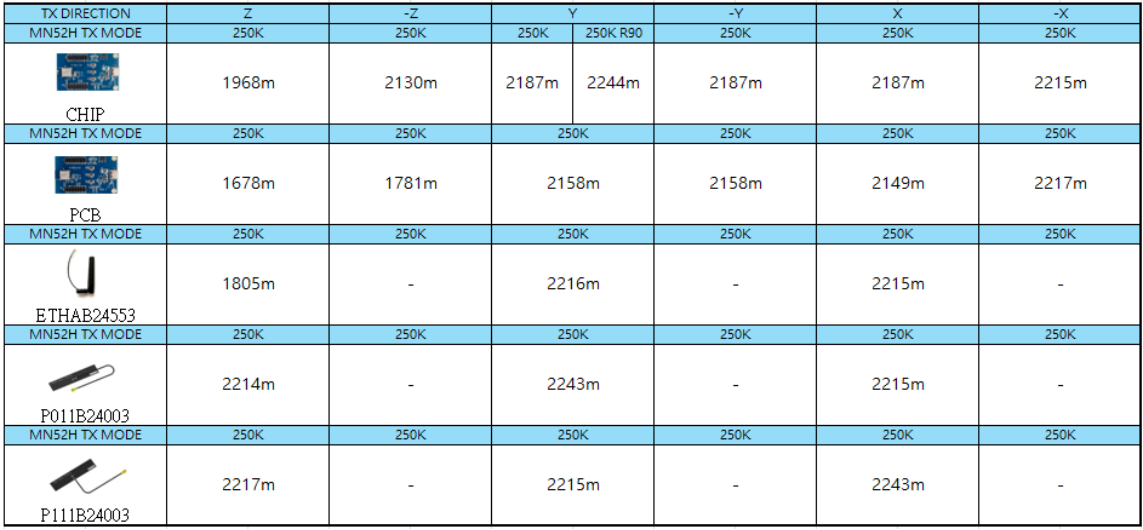

· 各天线型号的性能对照表。

· 测试装置版本与韧体信息

· 测试异常记录（如封包遗失）

8. 测试结论与观察现象（Test conclusions and observations）

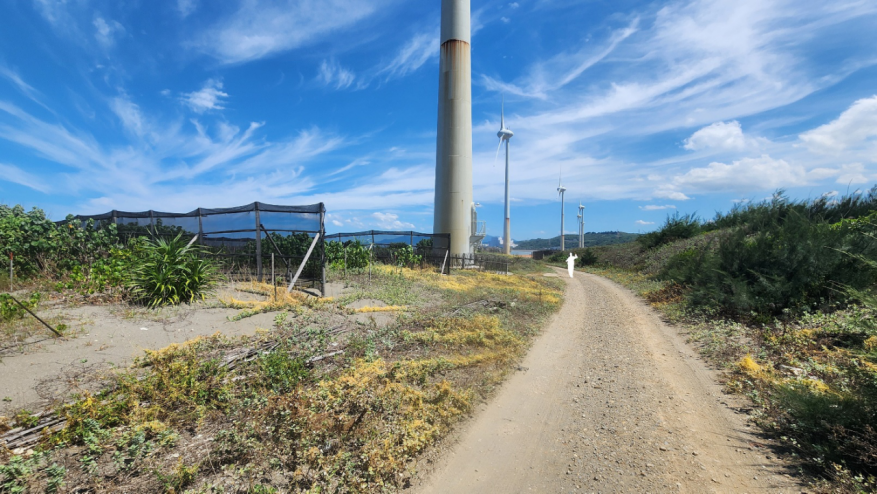

本次 250K 模式的数据与先前 125K (Long Range) 模式的测试结果进行比对后，显示两者的最大传输距离高度一致，均稳定落在 2.2 公里至 2.3 公里之间。此外，所有天线轴向的数据差异极小。讯号链路断点皆发生在测试场域内数座大型风力发电机的附近，这些结构物被视为主要的物理阻碍，无法达成可视直线的量测模式。基于上述环境限制，我们推断此量测到的距离并非蓝牙传输的极限能力。MN52H 模块的实际极限距离因测试场域的环境因素而未能被完整量化。
