蓝牙天线大比拚！MN54L系列芯片、PCB、u.FL模块性能对决，谁是最终远距传输的王者？

Arad MN54L (Nordic nRF54L15 module) 蓝牙模块传输距离接收测试

1. 测试目标

· 验证 MN54L BLE 模块于开放场域的有效通讯距离。

· 比较不同天线类型（CHIP / PCB / u.FL）的通讯效能。

2. 测试环境（Test Environments）

✅ 户外环境（Outdoor）：

o 开放空旷地（无遮蔽）

3. 测试设备（Equipment Required）

· 蓝牙讯号发射装置（Emitting Board）

o 测试模块（MN54L-C15, MN54L-P15, MN54L-U15）

· 蓝牙讯号接收装置

o 测试器材（iPhone 7）

· 测试软件（LightBlue®）

· 距离量测及记录工具：Google Map, 手机GPS定位。

4. 测试参数（Test Parameters）

5. 测试流程（Test Procedure）

1. 使用iPhoe7与讯号发射端建立有效连线，并确认封包接收。

2. 记录起始点传输成功率。

3. 每个距离点停留 10 秒以上，记录连线质量。

4. 测试不同发射角度对距离的影响。

5. 进行至少三次测试以确认一致性。

6. 当连线中断时，记录断线距离与环境特征。

6. 测试纪录（Test result）

· 不同发射姿态下的最大距离比较。

· 各天线型号的性能对照表。

· 测试装置版本与韧体信息

· 测试异常记录（如封包遗失）

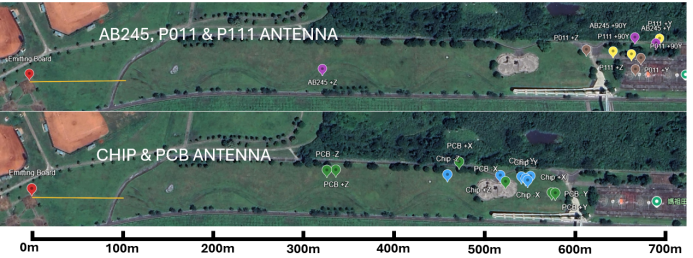

**************************** Antenna Axis Defined ****************************

*****************************************************************************

BN54L Series

Chip ANT (MN54L-C15)

Z, -Z : 526, 461 meters

Y, -Y : 540, 549 meters

X, -X : 553, 550 meters

PCB ANT(MN54L-P15)

Z, -Z : 341, 329 meters

Y, -Y : 577, 580 meters

X, -X : 480, 516 meters

u.FL ANT / PULSE, YAGEO(MN54L-U15)

(ANTX100ETHAB24553)

Z : 304 meters

Y : 660 meters

90°Y : 643 meters

(ANTX100P011B24003)

Z : 587 meters

Y : 640 meters

90°Y : 650 meters

(ANTX100P111B24003)

Z : 636 meters

Y : 670 meters

90°Y : 623 meters
