Arad MN54L/MN52H 蓝牙模块货柜讯号穿透性全轴向测试报告 (1M PHY)

本次验证延续先前测试设定，特别针对每一轴向模块穿透一个大型金属货柜后的连线能力和最大有效距离 。此情境模拟了工业物联网（IIoT）应用中常见的严苛条件 ，例如讯号必须穿透金属结构（如机柜、墙壁或建筑物）以确保 IIoT 设备在货柜与机柜中的连线稳定性 。

1. 测试目标

✅ 完整验证 MN54L, MN52H 系列 BLE 模块在大型金属货柜内部各轴向与外部设备进行通讯时的最大有效通讯距离。

✅ 测试内置式 CHIP 及 PCB 天线版本模块在各轴向穿透货柜的通讯效能。

2. 测试日期与环境

3. 测试设备需求

4. 测试参数

5. 测试流程 - MN52H-U40（MASTER, +8 dBm）

5.1 准备与连线建立

1. 设备设定： 确认 SLAVE/PERIPHERAL（MN54L-C15/P15, MN52H-C40/P40）与 MASTER/CENTRAL（MN52H-U40）的 TX Power 均设定为 +8 dBm。

2. 传输速率： 设定 1M 模式，每秒传递 4 个封包。

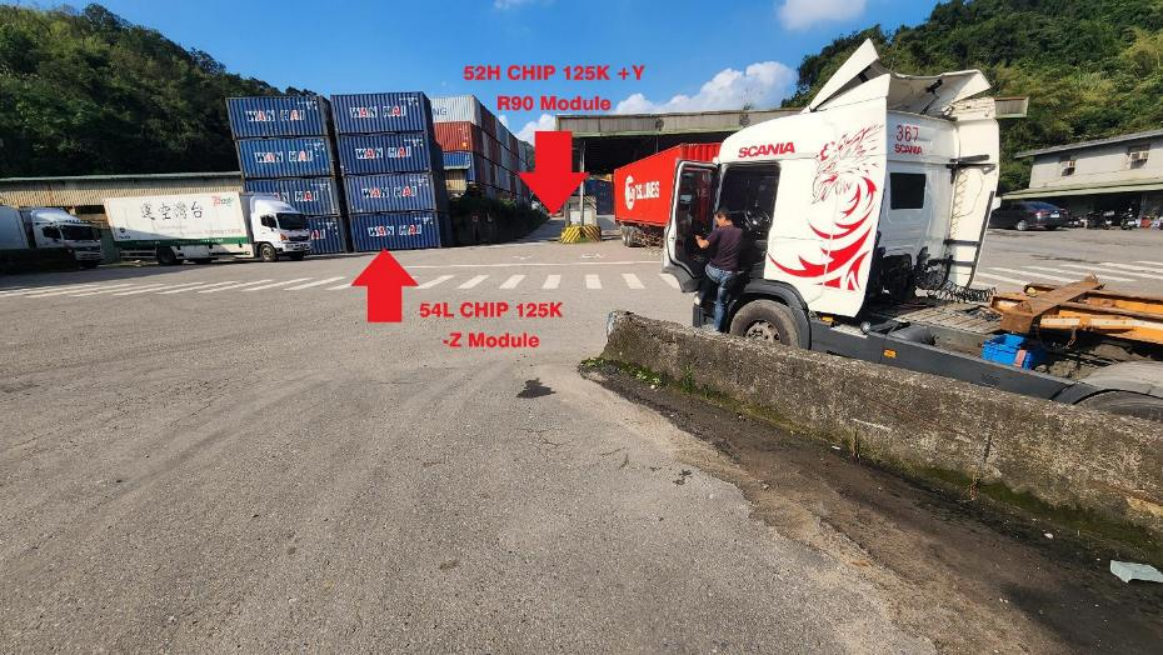

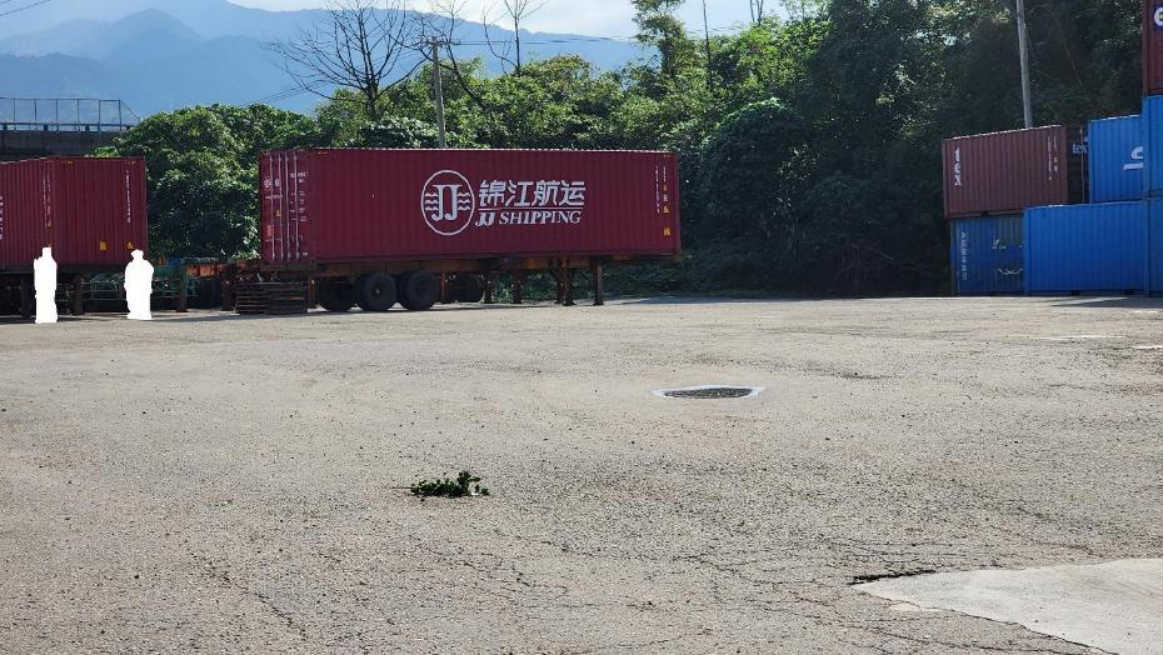

3. 起始点定位： 将 SLAVE 装置置放于 40 呎货柜尾端内部并关上柜门，确保天线方向均朝向 MASTER 的驾驶室方向。

4. 连线确认： MASTER 在起始点与 SLAVE 装置建立有效连线，并进行双向封包传输。封包接收状态将透过模块上的 LED 灯号闪烁来显示与确认。

5. 追加单轴125KB模式以比较差异。

5.2 距离量测与数据记录

1. 分段测试： MASTER 装置沿着可视直线距离（Line-of-sight）路径，以 10 公尺的增量向外移动。

2. 停留与监测： 在每一个量测距离点，监测连线状态。LED 灯号熄灭或不规律闪烁代表封包丢失。持续性地封包传送及接收定义为有效连线。

3. 角度影响测试： 在讯号开始出现衰减的距离点，测试 SLAVE 装置天线的不同旋转角度对封包成功率（PSR）的影响。

4. 极限距离判定： 持续移动直到连线出现明显封包遗失状况（例如，灯号闪烁频率减慢或停止）。使用 Google Map 及 GPS 定位工具，精确记录断线距离与断线发生时的环境特征。

6. 测试流程 - iPhone 7（MASTER, 0 dBm）

6.1 准备与连线建立

1. 设备设定： 使用 iPhone 7 与 SLAVE 装置 （MN54L-C15/P15, MN52H-C40/P40）建立有效连线，并确认封包接收。

2. 传输速率： 设定 1M 模式，每秒传递 4 个封包。

3. 起始点定位： 将 SLAVE 装置置放于 40 呎货柜最尾端内部并关上柜门。

4. 连线确认： 观察 LightBlue® 画面确认连线状态。

6.2 距离量测与数据记录

1. 分段测试： MASTER 装置（iPhone 7）沿着可视直线距离路径，以 10 公尺的增量向外移动。

2. 停留与监测： 在每一个量测距离点，透过 LightBlue® 画面确认连线质量。

3. 极限距离判定： 遵循与 5.2 节（步骤 4）相同的程序，确定并记录最大有效连线距离。

7. 测试纪录 (最大有效连线距离)

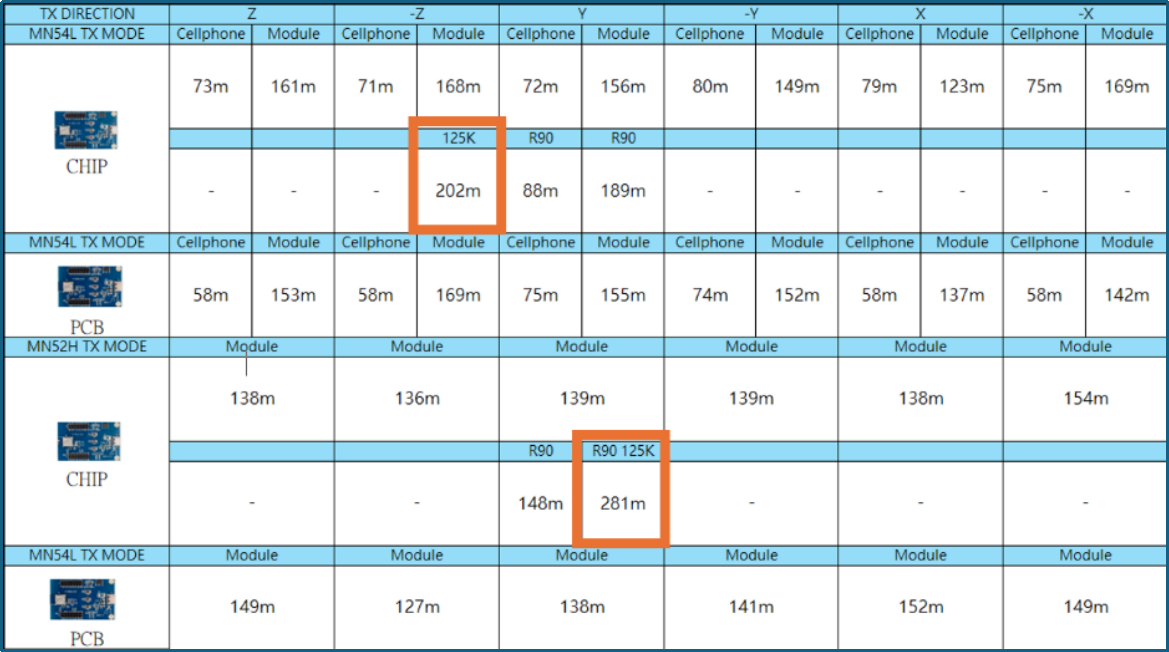

下表为MN54L, MN52H系列模块在穿透货柜障碍后，仍能维持稳定双向连线无掉封包情况下的最大有效距离：

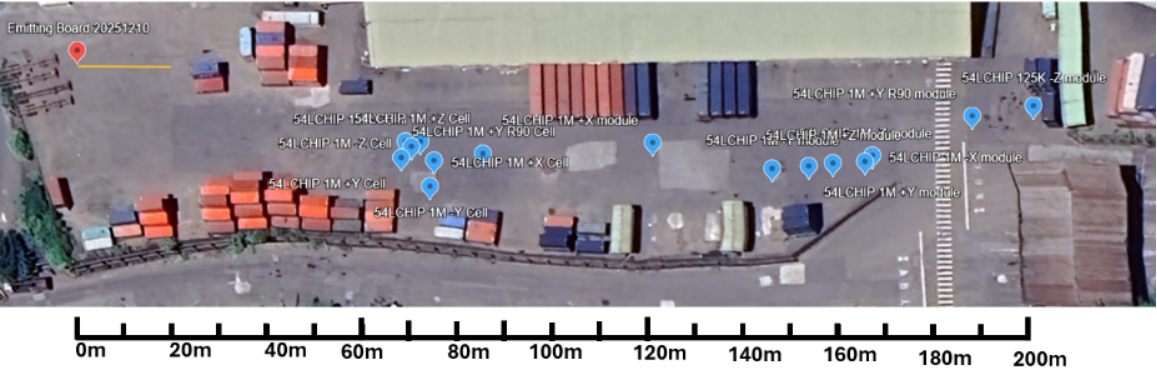

MN54L-C15 各轴距离位置图

注: 鸟瞰图非现场实际照片

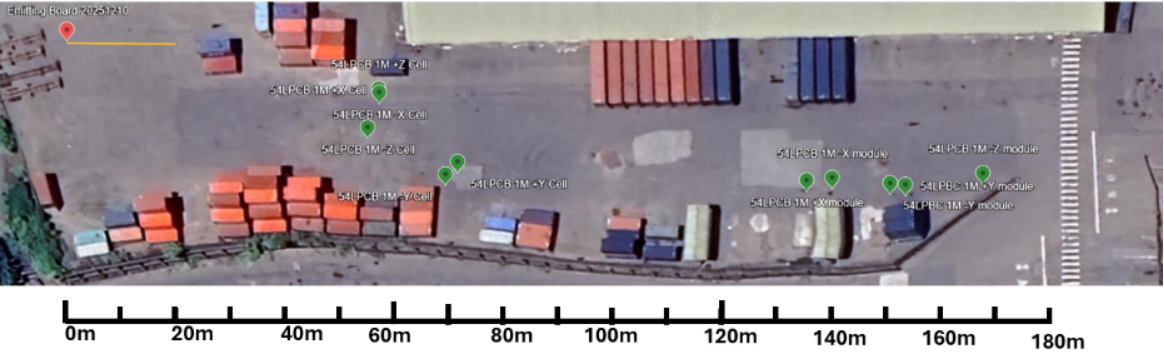

MN54L-P15 各轴距离位置图

注: 鸟瞰图非现场实际照片

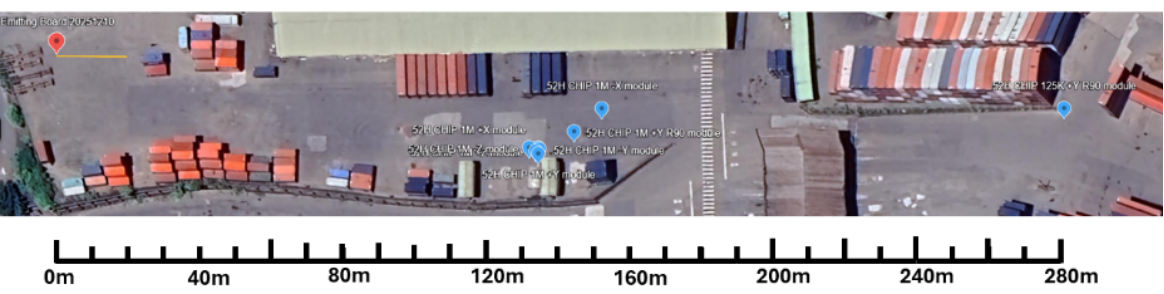

MN52H-C40 各轴距离位置图

注: 鸟瞰图非现场实际照片

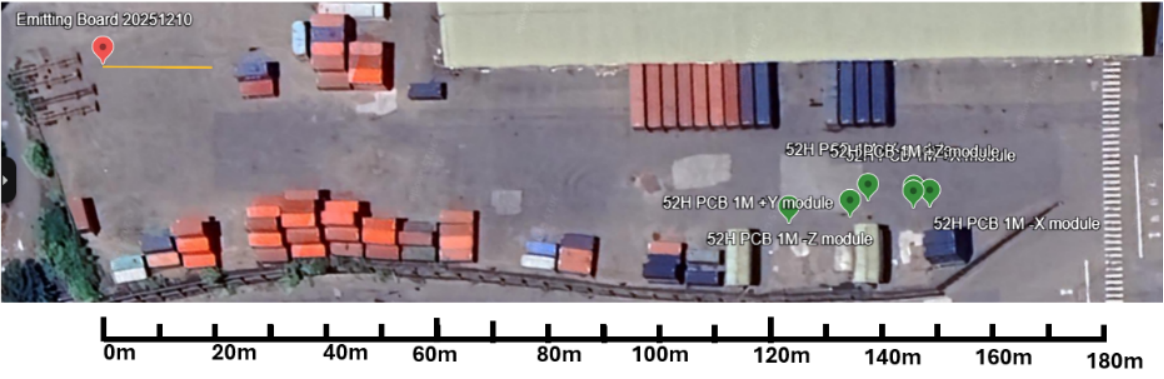

MN2H-P40 各轴距离位置图

注: 鸟瞰图非现场实际照片

★ 本文章内容源于 爱瑞德科技Arad Connectivity Co., Ltd，已获得爱瑞德科技 Arad Connectivity Co.,Ltd授权推广发布/转载。
