Arad MN52H 蓝牙模块双向沟通 ( MASTER/CENTRAL TO SLAVE/PERIPHERAL ) 传输距离测试

在爱瑞德科技先前的传输测试中，我们模拟了一个最常见的蓝牙资料传输使用场景：MN52H 蓝牙模块与 iPhone 手机之间的沟通测试。尽管该测试验证了产品在实际消费者应用中的性能，但由于 iPhone 手机的发射功率（TX power）远低于 MN52H 蓝牙模块本身的设计功率。

iPhone 连接 BLE模块测试报告。

有鉴于此，本次测试的设计目标是模拟业界通用的无线讯号传输距离量测标准情境：两个高功率的蓝牙模块对模块的双向沟通。如Bluetooth Mesh, Thread, Matter…等应用。我们采用 MN52H-U40 作为 MASTER/CENTRAL 装置，并与三种不同天线配置的 MN52H 模块进行通讯测试。挑选空旷的海滩场域做为测试地点，减少因地形的阻挡造成讯号强度的降低。MN52H 模块在 +8 dBm 满功率输出时，能够实现的绝对通讯效能极限，为客户提供最真实、最具参考价值的无线传输性能数据。

1. 测试目标

· 验证 MN52H BLE 模块双向沟通( MASTER/CENTRAL TO SLAVE/PERIPHERAL )于开放场域的有效通讯距离。

· 比较不同天线类型（CHIP / PCB / u.FL）的通讯效能。

2. 测试日期（Test Date）

✅ 2025 年 10 月 02 日

3. 测试环境（Test Environments）

✅ 户外环境（Outdoor）：开放空旷地（无遮蔽）

4. 测试设备（Equipment Required）

· 蓝牙讯号SLAVE/PERIPHERAL装置（Emitting Board）

l 测试模块（MN52H-C40, MN52H-P40, MN52H-U40）

· 蓝牙讯号MASTER/CENTRAL装置

l 测试器材（MN52H-U40）

· 测试软件：爱瑞德科技测试用蓝牙模块韧体。

· 距离量测及记录工具：Google Map, 手机GPS定位。

5. 测试参数（Test Parameters）

6. 测试流程（Test Procedure）

此流程旨在确保在标准化和可重复的条件下，量测 MN52H 蓝牙模块在不同天线配置下的最大传输距离。

6.1 测试准备与连线建立

1. 设备设定与传输参数：

l 确认 SLAVE/PERIPHERAL 装置（MN52H-C40, MN52H-P40, MN52H-U40）与 MASTER/CENTRAL 装置（MN52H-U40）的 TX Power 均设定为+8 dBm 。

l 选择指定的 PHY 模式 (125K或 1M)。

l 传输速率确认： 设定125K模式为每秒传递1个封包；设定1M模式为每秒传递4个封包。

2. 起始点定位： 将 SLAVE 装置固定于起始点，天线距离地面高度3公尺，并确保所有天线方向均朝向预计的移动路径。

3. 连线确认： MASTER 装置在起始点与 SLAVE 装置建立有效连线，并进行双向封包传输。封包的接收状态将透过模块上的灯号闪烁来显示与确认。

6.2 距离量测与数据记录

4. 分段测试： MASTER 装置沿着可视直线距离（Line-of-sight）路径，以50公尺的增量向外移动。

5. 停留与监测： 在每一个量测距离点，确认MASTER装置的连线状态，并持续向外移动。

l 连线质量确认： 透过观察灯号闪烁状况来判断连线状态。 灯号熄灭或不规律闪烁代表封包丢失。

l 持续性地封包传送及接收定义为有效连线。

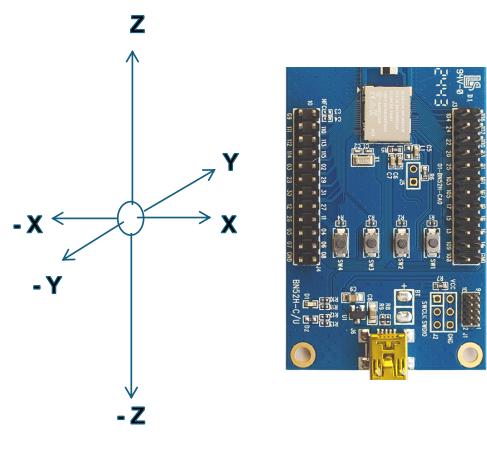

6. 角度影响测试： 在讯号开始出现衰减的距离点，测试 SLAVE 装置天线不同的旋转角度对封包成功率 (PSR) 的影响，以确定不同天线类型的讯号发射模式和极化效应。

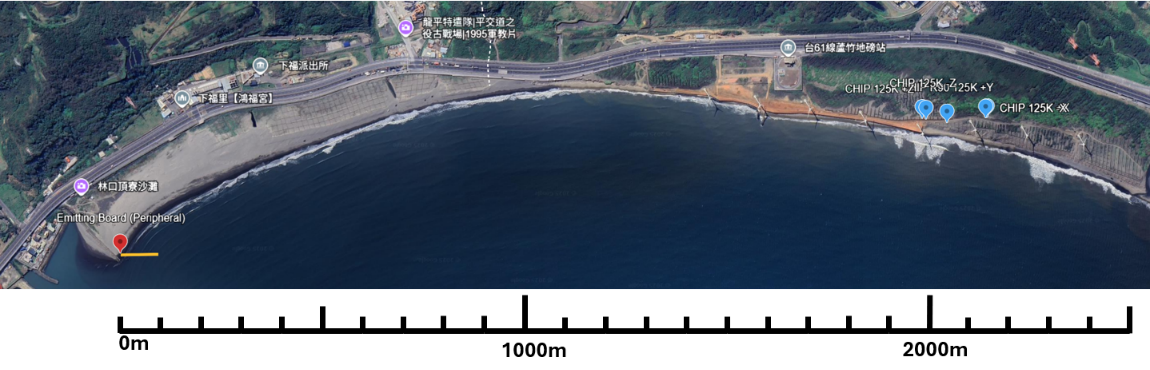

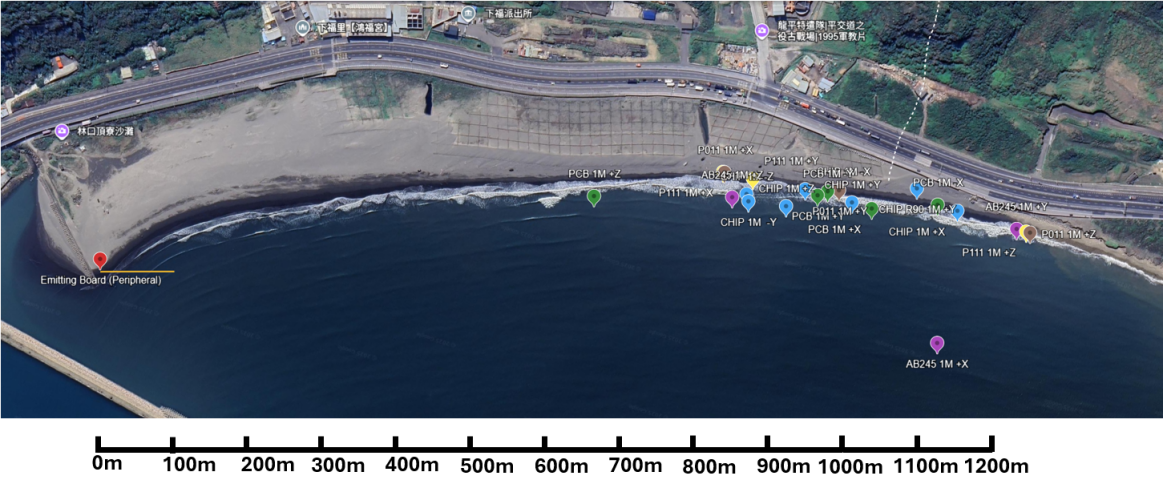

7. 极限距离判定： 持续移动直到连线无法稳定维持（例如，封包成功率持续低或连线彻底中断，此时灯号将停止闪烁）。使用 Google Map 及 GPS 定位工具，精确记录断线距离与断线发生时的环境特征。

7. 测试纪录（Test result）

· 不同发射姿态下的最大距离比较。

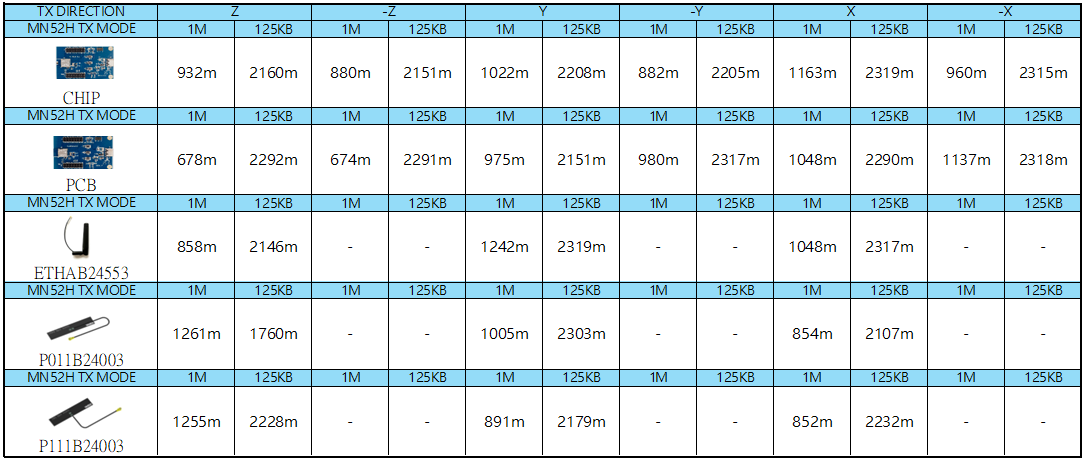

· 各天线型号的性能对照表。

· 测试装置版本与韧体信息

· 测试异常记录（如封包遗失）
