Arad Connectivity MN52H (Nordic nRF52840)BLE模组户外距离实测-真实性能大揭密!

1、测试目标

• 验证MN52HBLE (Nordic nRF52840)模组于开放场域的有效通讯距离。

• 比较不同天线类型(CHIP/PCB/u.FL)的通讯效能。

2、环境测试(Test Environments)

√ 户外环境(0utdoor)：开放空旷地(无遮蔽）

3、测试设备( Equipment Required )

• 蓝牙讯号发射装置(Emitting Board)

• 测试模块(MN52H-C40,MN52H-P40,MN52H-U40)

•  蓝牙讯号接收装置

• 测试器材(iPhone7)

● 测试软件(  LightBlue® )

● 距离量测及记录工具：GoogleMap，手机GPS定位

4、测试参数(Test Parameters)

5、测试流程(Test Procedure)：

1）使用iPhoe7与讯号发射端建立有效连线，并确认封包接收。

2）记录起始点传输成功率。

3）每个距离点停留 10 秒以上，记录连线质量。

4）测试不同发射方向对距离的影响。

5）进行至少三次测试以确认一致性。

6）当连线中断时，记录断线距离与环境特征。

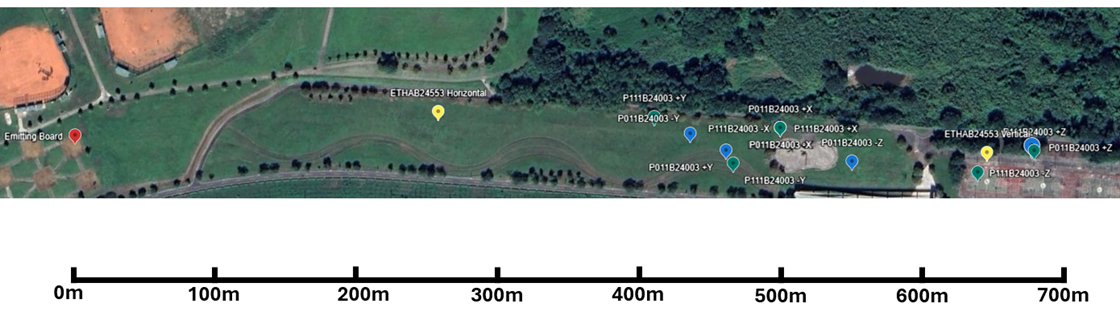

6、测试纪录(Test result )

● 不同发射状态下的最大距离比较

● 各天线型号的性能对照表

● 测试装置版本与韧体信息

● 测试异常记录(如封包遗失 )

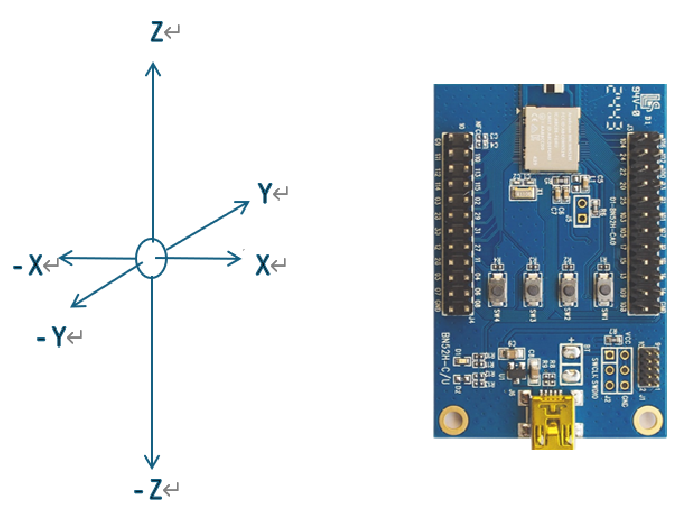

*********************************************天线轴向定义**************************************************

************************************************************************************************************

BN52H Series

      Chip ANT(MN52H-C40)

• Z.-Z：460,510 meters

• Y,-Y： 470,550 meters

• X,-X：410,430 meters

      PCB ANT(MN52H-P40)

• Z,-Z：300,300 meters

• Y, -Y：650,530 meters

• X.-X：600,590 meters

      u.FL ANT /PULSE, YAGEO(MN52H-U40)(ANTX100ETHAB24553)

• Z.-Z：270,270 meters

• Y,-Y：680 meters

• X,-X：680 meters

(ANTX100P011B24003)

• Z.-Z：690,680 meters

• Y, -Y：550,500 meters

• X,-X：520,550 meters

(ANTX100P111B24003)

• Z,-Z：690,580 meters

• Y,-Y ：490, 460 meters

• X,-X：520,500 meters
